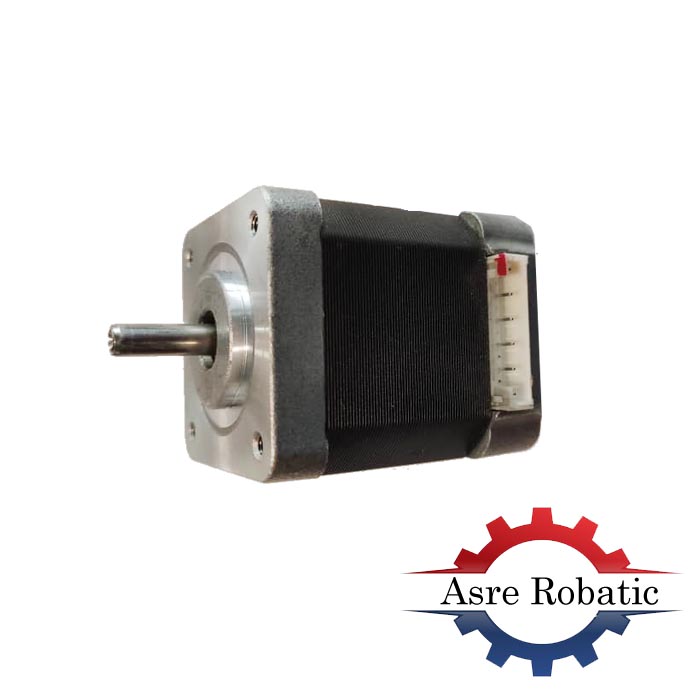

استپ موتور نما17 1.8 درجه 2 فاز دوسرشفت KH42KM2R042

استپ موتور نما17 1.8 درجه 2 فاز دوسرشفت KH42KM2R042  استپر موتور ( Stepper Motor ) یا استپ موتور ( Step Motor ) یا موتور پله ای یک موتور براشلس (Brushless ) الکتریکی DC است که یک دور کامل ( ۳۶۰ درجه ) را به تعدادی پله یا استپ مساوی تقسیم می نماید. کنترل موقعیت موتور پله ای برای رفتن به یک پله خاص یا ماندن در آن پله بدون استفاده از سیستم فیدبک می باشد و این نشانه دقت بالای این موتور ها است.

این موتور ها در هر پله یا استپ به میزان خاصی بر حسب درجه دوران می کنند ، به عنوان مثال محور استپ موتور ۲۰۰ استپ در هر استپ ۱/۸ درجه دوران می کنند.

استپر موتور یا موتور پله ای ، دسته ای  از موتور هاست که حرکت دورانی مداوم ندارد و برای حرکت های دورانی گسسته و زاویه ای استفاده می شود.

نحوه سیم بندی استپ موتور دو فاز به صورت زیر است:

استپر موتور های دو فاز در حالت عادی دارای چهار سیم پیچ هستند که برای هر فاز دو سیم پیچ اختصاص داده می شود. اگر سر های چهار سیم پیچ با هم به بیرون از موتور آورده شود ،پس در خروجی ما 8 سر سیم داریم. اما در بیشتر مواقع این 8 سر سیم را در داخل به هم اتصال می دهند و بیرون از موتور تعداد 4 ، 5، 6 و یا 8 سیم مشاهده می شود.

استپ موتور موجود در اینجا یک استپ موتور 6 سیم است که نحوه اتصال آن به صورت زیر می باشد.

محصول فوق یک استپ موتور دو فاز با گام 1.8 درجه است که دارای 6 عدد سیم می باشد.

ناگفته نماند که نحوه اتصال سیم پیچی ها به هم در گام موتور تاثیر گذار است.
